Afin d’augmenter la vitesse et l’efficacité de vos processus d’assemblage, Foubert Visserie fournit une gamme très variée de vis couramment utilisées dans le domaine de l’électronique.

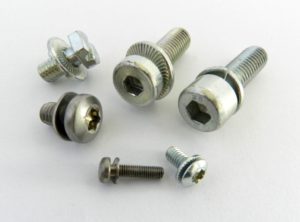

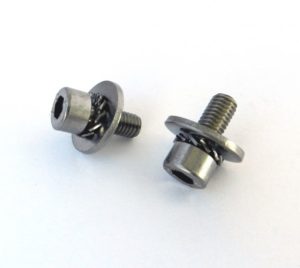

Les vis SEMS aussi appelées vis à rondelles imperdables ou vis à rondelles captives sont des vis associées à une ou plusieurs rondelles fixées de manière permanente.
Les rondelles sont installées durant le processus de fabrication sur l’ébauche de la vis avant le roulage du filet. Le diamètre extérieur du filet étant supérieur au diamètre intérieur des rondelles, celles-ci ne peuvent pas se désolidariser de la vis.
Ce dispositif élimine la nécessité de mettre la ou les rondelles à la main sur la vis durant l’installation, facilitant grandement la mise en place et amenant en conséquence des gains de productivité.
Téléchargez la fiche technique
Contraintes de la fixation électronique
– Variations de température : provoque des dilatations et un relâchement des fixations
– Vibrations : provoque le desserage des fixations
Internes : électromagnétisme, moteurs
Externes : véhicule, déplacement
– Pression sur la face d’appui de la pièce à serrer : provoque une relaxation de la matière et une perte de tension dans l’assemblage
Avantages
La vis à rondelle pré-assemblée offre de nombreux avantages :
– Garantir le blocage et la résistance au dévissage
– Faciliter le montage et le démontage (pré-assemblage des pièces)
– Simplifier l’inventaire et la logistique
– Supprimer les non-conformités liées à un montage incorrect ou à un oubli de rondelles
– Associer des rondelles sans risque d’en oublier sur les circuits (CC)
– Gagner en productivité : pas d’enfilage de rondelle avant montage
– Augmenter le niveau de qualité
Nous fournissons les éléments de fixation sous les normes aux standards ISO, DIN ou NFE, mais également sur mesure selon vos plans.

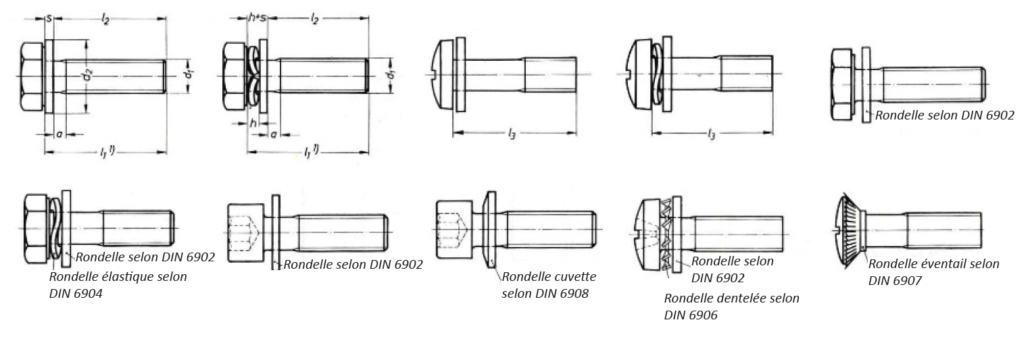

Caractéristiques
| Diamètre filetage d1 | a max. | Longueur de vis utile mini. l2² | Au delà des longueurs indiquées filetage partiel l3 | Dimensions rondelles | ||||||||||||||
| Vis hexagonales/creuses | Vis fendues et Phillips/Pozi | Rondelle selon DIN 6902 | Rondelle élastique selon DIN 6904 | Rondelle frein fendue selon DIN 6905 | Rondelle dentelée selon DIN 6906 | Rondelle éventail selon DIN 6907 | Rondelle cuvette selon DIN 6908 | |||||||||||
| Forme A | Forme B | |||||||||||||||||
| s | d2 | s | d2 | h | d2 | h | d2 | h | d2 | h | d2 | h | d2 | |||||
| M2,5 | 0,9 | 5 | 16 | 25 | 0,6 | 6,5 | 0,8 | 8 | – | – | 1,1 | 4,55 | 0,8 | 5,5 | 1,2 | 5,5 | 1 | 6 |
| M3 | 1 | 6 | 22 | 25 | 0,6 | 7 | 0,8 | 9 | 1,05 | 8 | 1,3 | 5,65 | 0,8 | 6 | 1,2 | 6 | 1,2 | 7 |
| (M3,5) | 1,2 | 7 | 25 | 25 | 0,8 | 8 | 0,8 | 11 | 1,15 | 8 | 1,3 | 6,1 | 1 | 7 | 1,5 | 7 | 1,2 | 8 |
| M4 | 1,4 | 8 | 25 | 30 | 0,8 | 9 | 1 | 12 | 1,65 | 9 | 1,4 | 6,95 | 1 | 8 | 1,5 | 8 | 1,5 | 9 |
| M5 | 1,6 | 10 | 35 | 35 | 1 | 10 | 1,6 | 15 | 1,75 | 11 | 1,7 | 8,55 | 1,2 | 9 | 1,8 | 9 | 1,8 | 11 |
| M6 | 2 | 12 | 35 | 35 | 1,6 | 12,5 | 1,6 | 18 | 2 | 12 | 2,2 | 11 | 1,4 | 11 | 2,1 | 11 | 2 | 14 |
Caractéristiques gamme vis sems en stock
| Norme vis | Norme rondelle | Matière | Diamètre | |
| Vis à tête cylindrique avec rondelle plate | DIN 84 | DIN 6902A | CL 4,8 + ZN | M3-M5 |
| Vis à tête cylindrique avec rondelle ressort | DIN 84 | DIN 127B | CL 4,8 + ZN | M3-M4 |
| Vis à tête cylindrique bombée Phillips avec rondelle plate | DIN 7985 | DIN 6902A | CL 4,8 + ZN | M3-M5 |
| Vis à tête cylindrique bombée avec rondelle dentée | ISO 7048 | DIN 6797A | CL 4,8 + ZN | M3-M4 |
Gamme large
La vis SEM offre une large possibilité d’assemblage. Foubert Visserie répond à toutes vos demandes sur plan et/ou répondant à un cahier des charges.
| Type | Norme | Matières & Traitements | Diamètres/Dimensions | Combinaisons | |
| Vis | TH, CS, CHC, CZX, … | ISO, DIN, NFE, UNC/UNF, … | acier, acier zingué, inox, … | M2,5-M6 | |
| Rondelle | plate, ondulée, conique, éventail, grower, CS | DIN 6900 ou hors norme | acier, acier zingué, inox, … | suivant DIN 6900 ou autre | plate + ondulée, plate + grower, … |
Quelle rondelle et pourquoi ?

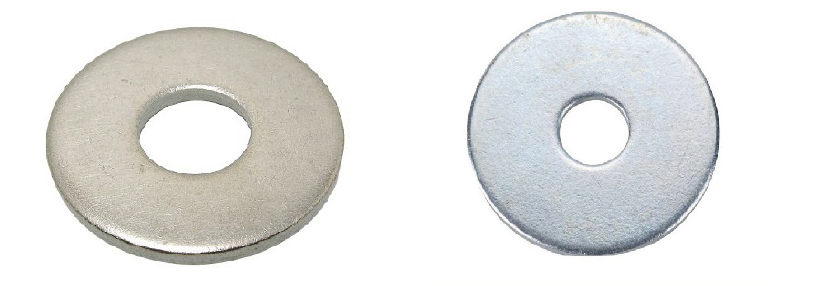

| Rondelle plate | Sert à répartir la charge pour le serrage Pas de fonction de freinage |
 |

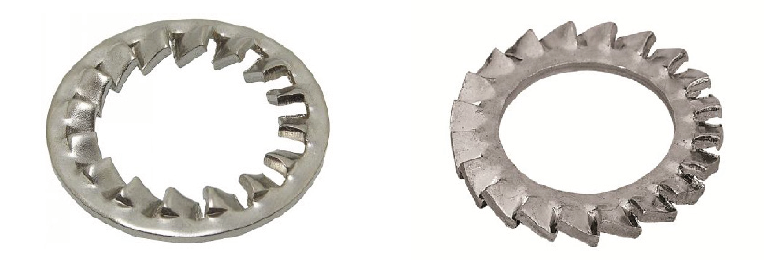

| Rondelle à denture | Les dents ont un effet anti-desserage Dégrade partiellement la face d’appui |
 |

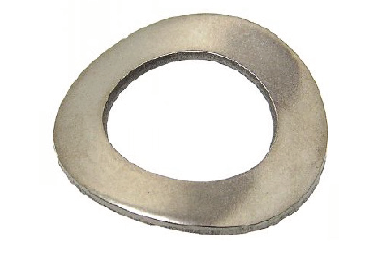

| Rondelle élastique | Compense les déplacements longitudinaux dus aux dilatations ou au fluage des matériaux La tension dans l’assemblage est maintenue |
 |

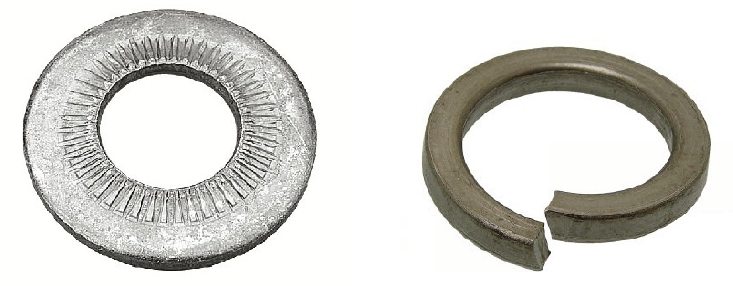

| Rondelle double fonction | Grower (élastique + une dent) Contact (élastique + dentelure) |
 |
Qualité
Nos sites sont tous certifiés ISO 9001 et nos systèmes qualité répondent aux exigences spécifiques des industries de l’automobile et de l’aéronautique.
