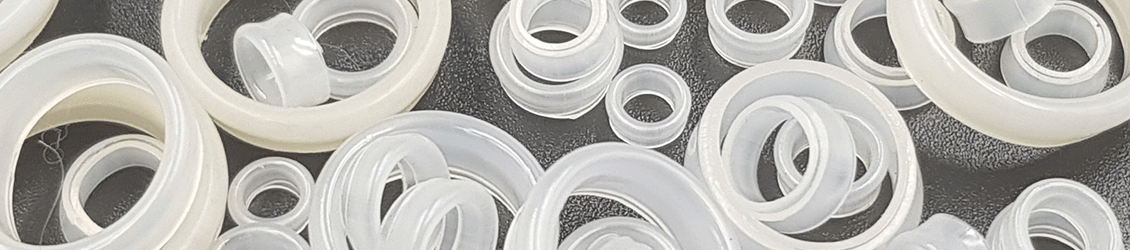

Le joint Nyltite® est fabriqué à partir de tubes de fine épaisseur en Nylon® extrudé. Il est conçu pour assurer l’étanchéité sous tête avec une fonction antivibratoire. Le joint Nyltite® peut être fourni pré-assemblé selon vos spécifications.
Pour les applications susceptibles d’être exposées aux rayons ultraviolets, il est recommandé d’utiliser le joint d’étanchéité Nyltite® en noir. Les fourreaux, avec ou sans tête, sont prévus pour des applications électriques qui exigent un haut niveau d’isolation et/ou de protection des câbles. Le joint est spécialement conçu pour éviter qu’il ne flue sous pression.
Ces joints ont fait leur preuve dans la résolution de problèmes d’étanchéité, de vibrations et d’isolation. Ils sont utilisés pour garantir une protection IP65.
Téléchargez la fiche technique
Principe d’installation
Le produit d’étanchéité Nyltite® ne nécessite pas de préparation particulière de la fixation ou de la pièce usinée. Il est principalement recommandé lors de montages manuels (maintenance- espaces réduits…).
Le joint d’étanchéité Nyltite® ou les fourreaux à tête, peuvent être combinés avec une multitude de fixations à compression (vis, boulons et écrous, rivets, oeillets, rivets pop, clous) offrant donc une étanchéité économique et à haute performance par rapport aux joints traditionnels.

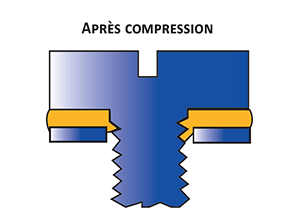

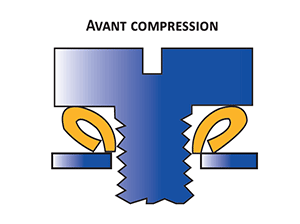

La configuration de ce type de joint permet au Nylon® de s’écouler vers l’intérieur sous compression, remplissant tous les vides entre la fixation et la pièce à usiner. Le joint Nyltite® peut être installé sur une large gamme de vis.
Avantages
Étanchéité et protection sur une large gamme de vis
Réutilisable
Isolation électrique entre la vis et la pièce réceptrice
Évite la corrosion galvanique autour du joint
Étanchéité réalisée sans préparation spécifique du support
Réduction du bruit
Absorption des vibrations grâce à l’augmentation du couple de serrage
Suppression des risques potentiels dus à l’état de surface sous tête de la pièce réceptrice
Remplace avantageusement les rondelles mécaniques
Très résistant chimiquement à la plupart des environnements. (Produits pétroliers, eau salée, huiles
chaudes, solvants, produits chimiques,…)
Facilité de montage
Données techniques
| Matière | Nylon® |
| Couleur | Transparent / noir |
| Durée d’utilisation | Indéfinie |
| Température de service | -56°C + 120°C |
| Réutilisable | Supérieur à 5 fois |
| Étanchéité sur vis M10 | Supérieur à 15 bar |
Gamme
Couples de serrage
| D | M5 | M6 | M8 | M10 | M12 |
| Nm | 2,94 | 4,97 | 11,30 | 13,60 | 33,90 |
| ibf.in. | 26 | 45 | 100 | 120 | 300 |
Disponible du M2 au M12
Ajustements recommandés

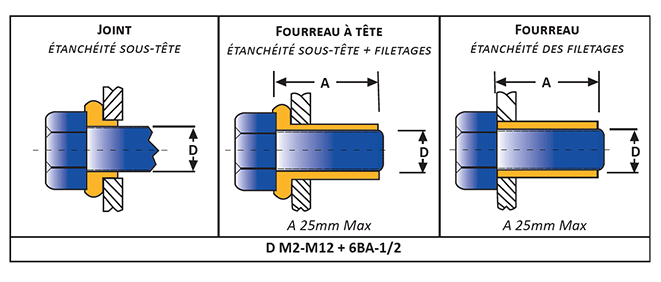

| Unifiés Pouces | ISO métrique | Réf = D | Joints | Fourreaux |
| 2 | 0,078 pouces / 2 mm | 0,093 pouces / 2,38 mm | 0,124 pouces / 3,18 mm | |
| 2,5 | 0,098 pouces / 2,5 mm | 0,113 pouces / 2,87 mm | 0,144 pouces / 3,65 mm | |
| 0,110 pouces / 2,8 mm | 0,125 pouces / 3,17 mm | 0,156 pouces / 3,96 mm | ||
| 4 | 0,112 pouces / 2,8 mm | 0,125 pouces / 3,17 mm | 0,156 pouces / 3,96 mm | |
| 3 | 0,118 pouces / 3 mm | 0,133 pouces / 3,37 mm | 0,165 pouces / 4,19 mm | |
| 3,5 | 0,138 pouces / 3,5 mm | 0,156 pouces / 3,96 mm | 0,187 pouces / 4,75 mm | |
| 0,142 pouces / 3,6 mm | 0,156 pouces / 3,96 mm | 0,196 pouces / 4,97 mm | ||
| 4 | 0,157 pouces / 4 mm | 0,172 pouces / 4,36 mm | 0,208 pouces / 5,28 mm | |
| 8 | 0,164 pouces / 4,1 mm | 0,185 pouces / 4,70 mm | 0,216 pouces / 5,48 mm | |
| 0,185 pouces / 4,7 mm | 0,203 pouces / 5,15 mm | 0,240 pouces / 6,09 mm | ||
| 10 | 0,190 pouces / 4,8 mm | 0,208 pouces / 5,28 mm | 0,244 pouces / 6,19 mm | |
| 5 | 0,196 pouces / 5 mm | 0,218 pouces / 5,53 mm | 0,250 pouces / 6,35 mm | |
| 6 | 0,236 pouces / 6 mm | 0,256 pouces / 6,50 mm | 0,296 pouces / 7,51 mm | |
| 1/4 ” | 0,250 pouces / 6,3 mm | 0,271 pouces / 6,88 mm | 0,312 pouces / 7,92 mm | |
| 5/16” | 0,312 pouces / 7,9 mm | 0,334 pouces / 8,48 mm | 0,375 pouces / 9,52 mm | |
| 8 | 0,315 pouces / 8 mm | 0,334 pouces / 8,48 mm | 0,375 pouces / 9,52 mm | |
| 3/8* ” | 0,375 pouces / 9,5 mm | 0,394 pouces / 10 mm | 0,437 pouces / 11,10 mm | |
| 10 | 0,394 pouces / 10 mm | 0,413 pouces / 10,49 mm | 0,456 pouces / 11,58 mm | |
| 7/16” | 0,437 pouces / 11,1 mm | 0,456 pouces / 11,58 mm | 0,503 pouces / 12,77 mm | |
| 12 | 0,472 pouces / 12 mm | 0,496 pouces / 12,60 mm | 0,539 pouces / 13,69 mm | |
| 1/2” | 0,500 pouces / 12,7 mm | 0,523 pouces / 13,28 mm | 0,562 pouces / 14,27 mm |
Tailles plus grandes jusqu’à 1” – détails sur demande. Pour une étanchéité efficace avec les vis à tête cylindrique, un alésage est nécessaire.
Applications
En extérieur :
Dans les applications électriques, les joints en Nylon® sont très utilisés. En extérieur, ils protègent de la poussière et de la pluie (luminaires, mobilier urbain, etc). Ces joints garantissent une protection IP65.
En intérieur :
Les fourreaux sont souvent utilisés pour un gain de coût pour la protection des câbles électriques, et les joints pour l’isolation des éléments. L’utilisation des joints pour les chargeurs de batterie permet d’isoler leurs couvercles. Utilisés également dans l’électronique sur les systèmes de montage des circuits imprimés. Aide à la dissipation thermique sur organes de puissance.
Aéronautique :
Les joints Nyltite® sont utilisés sur les assemblages de panneaux dans les avions commerciaux pour leurs actions conjuguées de résistance aux vibrations, étanchéité et effet de freinage.
Transports :
Les avantages des joints Nyltite® sont reconnus dans les applications ferroviaires ou maritimes. La résistance aux vibrations ainsi que l’étanchéité générée par les joints sous tête offrent une solution économique pour tout type d’applications soumises aux intempéries et aux vibrations générées par les transports.
Bâtiments :
Pour toute application d’une tête de vis en extérieur, le joint Nyltite® permet l’étanchéité de l’assemblage sous tête tout en évitant des traces sur les supports ainsi qu’une corrosion galvanique due aux différents matériaux assemblés.
Qualité
Nos processus sont certifiés ISO 9001 et répondent aux exigences particulières de la construction automobile.
