Rondelle sans chanfrein
ou contactez nos équipes au 02 32 63 34 34

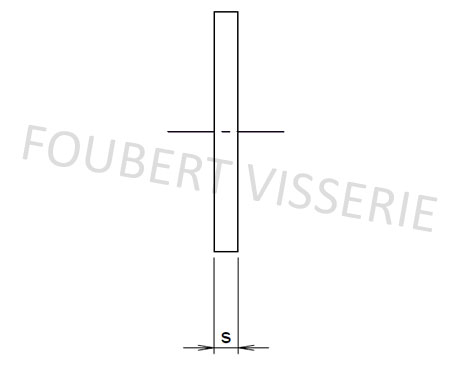

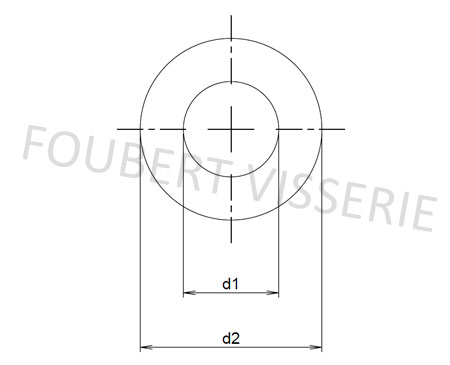

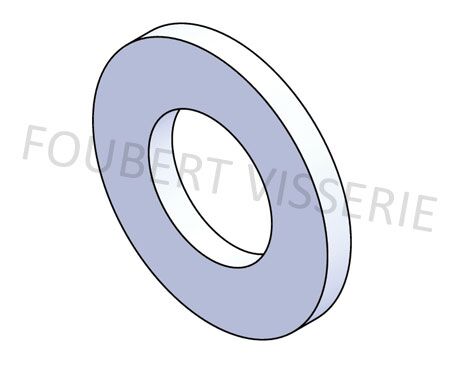

RONDELLE SANS CHANFREIN DIN 125 A – ISO 7089
M |
d1 |
d2 |
s |
M1,6 |
1,7 |
4 |
0,3 |
M1,7* |
1,8 |
4,5 |
0,3 |
M2 |
2,2 |
5 |
0,3 |
M2,3* |
2,5 |
6 |
0,5 |
M2,5 |
2,7 |
6 |
0,5 |
M2,6* |
2,8 |
7 |
0,5 |
M3 |
3,2 |
7 |
0,5 |
M3,5 |
3,7 |
8 |
0,5 |
M4 |
4,3 |
9 |
0,8 |
(M4,5) |
4,8 |
12 |
1 |
M5 |
5,3 |
10 |
1 |
M6 |
6,4 |
12 |
1,6 |
M7* |
7,4 |
14 |
1,6 |
M8 |
8,4 |
16 |
1,6 |
M10 |
10,5 |
20 |
2 |
M12 |
13 |
24 |
2,5 |
M14 |
15 |
28 |
2,5 |
M16 |
17 |
30 |
3 |
M18* |
19 |
34 |
3 |
M20 |
21 |
37 |
3 |
M22* |
23 |
39 |
3 |
M24 |
25 |
44 |
4 |
M27* |
28 |
50 |
4 |
M30 |
31 |
56 |
4 |
() Ne sont pas dans DIN 125, ISO 7089
* Ne sont pas dans ISO 7089
Inox
|
Inox
|
Acier doux |
Acier
|
Acier
|
Acier
|
Zingué blanc |
Cuivre |
Nylon |
Laiton |
Alu. |
x |
x |
x |
x |
x |
x |
x |
x |
