Fixations Standard

Rondelle grower

DIN 127 B

ou contactez nos équipes au 02 32 63 34 34

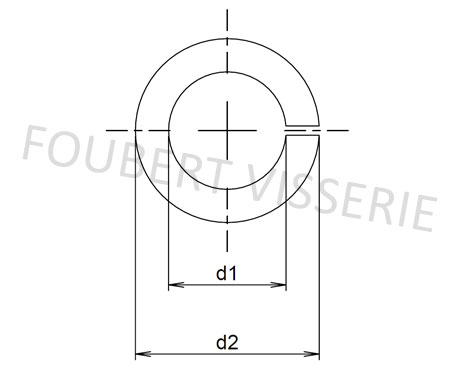

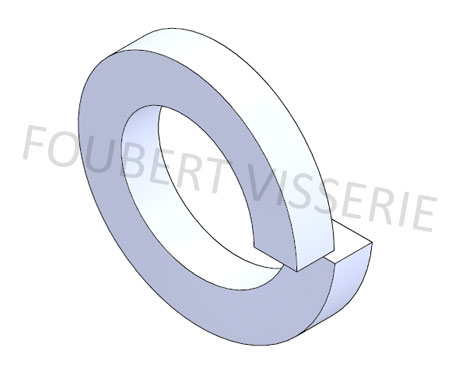

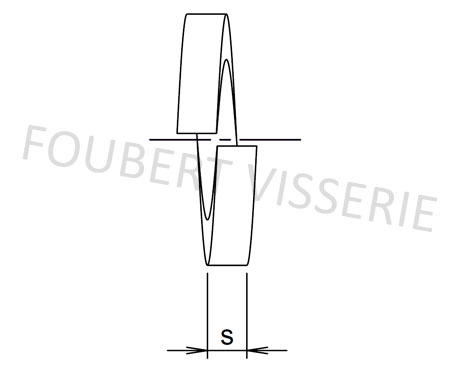

RONDELLE GROWER DIN 127 B

M

d1 min.

d1 max.

d2 max.

s

M2

2,1

2,4

4,4

0,5

M2,3

2,4

2,7

4,9

0,6

M2,5

2,6

2,9

5,1

0,6

M3

3,1

3,4

6,2

0,8

M3,5

3,6

3,9

6,7

0,8

M4

4,1

4,4

7,6

0,9

(M4,5)

4,7

5

8,4

1,2

M5

5,1

5,4

9,2

1,2

M6

6,1

6,5

11,8

1,6

M7

7,1

7,5

12,8

1,6

M8

8,1

8,5

14,8

2

M10

10,2

10,7

18,1

2,2

M12

12,2

12,7

21,1

2,5

M14

14,32

14,7

24,1

3

M16

16,2

17

27,4

3,5

M18

18,2

19

29,4

3,5

M20

20,2

21,2

33,6

4

M22

22,5

23,5

35,9

4

M24

24,5

25,5

40

5

M27

27,5

28,5

43

5

M30

30,5

31,7

48,2

6

M33

33,5

34,7

55,2

6

M36

36,5

37,7

58,2

6

M39

39,5

40,7

61,2

6

M42

42,5

43,7

68,2

7

M48

49

50,5

75

7

() Ne sont pas dans DIN 127 B

Inox
A2

Inox
A4

Acier doux

Acier
8.8

Acier
10.9

Acier
12.9

Zingué blanc

Cuivre

Nylon

Laiton

Alu.

x

x

x

x

x

x
