Écrou noyé à sertir

Série IPF

Contactez nos équipes au +33 (0)2 32 63 34 34

ÉCROU NOYÉ À SERTIR – SÉRIE IPF

APPLICATION

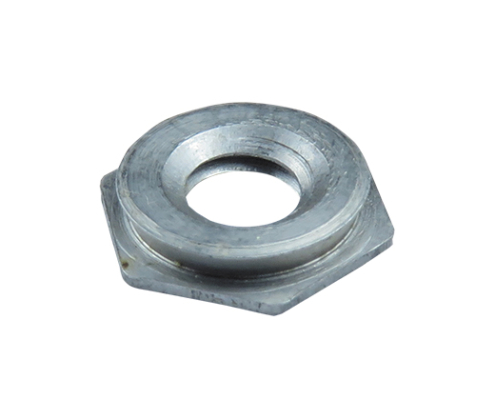

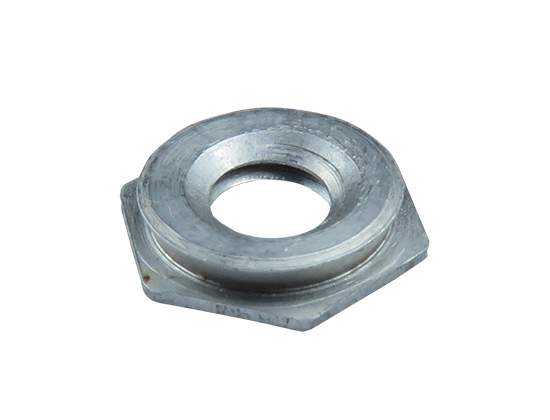

L’écrou noyé sertissable IPF a été conçu pour apporter un filetage dans les tôles minces tout en gardant les 2 faces lisses. Une pression sur l’écrou permet d’insérer la tête hexagonale dans la pièce afin de maximiser la tenue au couple.

SÉRIE IPF

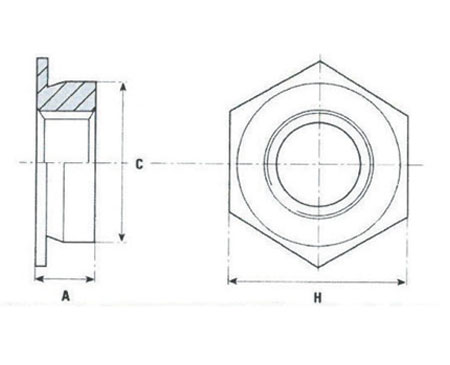

Filetage	Code lèvre	Épaisseur mini tôle	A max.	Trou -0.00/+0.08	C max.	H	Distance mini bord
M2	1 2	1.5 – 2.3 ≥2.4	1.50 2.30	4.35	4.34	4.8	6.0
M2.5 M3*	1 2	1.5 – 2.3 ≥2.4	1.50 2.30	4.35	4.34	4.8	6.0
M3	1 2	1.5 – 2.3 ≥2.4	1.50 2.30	5.40	5.39	6.4	6.7
M3.5	1 2	1.5 – 2.3 ≥2.4	1.50 2.30	5.40	5.39	6.4	6.7
M4	1 2	1.5 – 2.3 ≥2.4	1.50 2.30	7.35	7.34	7.9	7.0
M5	1 2	1.5 – 2.3 ≥2.4	1.50 2.30	7.90	7.89	8.7	8.0
M6	3 4 5	3.2 – 3.9 4.0 – 4.7 ≥4.8	3.00 3.80 4.60	8.75	8.74	9.5	8.7

3* = M3 dans corps M2

MATIÈRES ET FINITIONS

– Inox A2
– Autres matières et finitions sur demande
