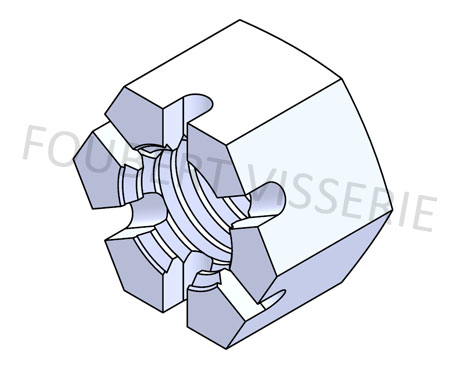

Ecrou créneau
ou contactez nos équipes au 02 32 63 34 34

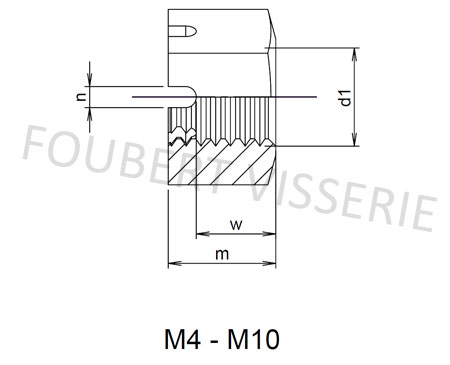

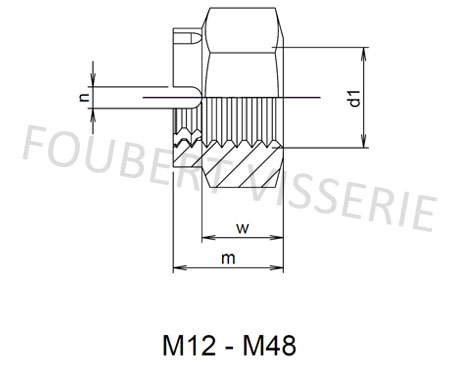

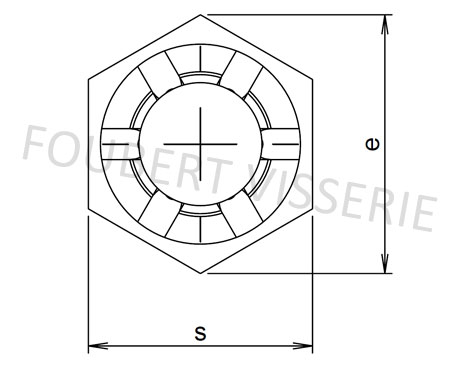

ECROU CRENEAU DIN 935
d1 |
e min. |
m max. |
w max. |
n min. |
s |
M4 |
7,66 |
5 |
3,2 |
1,2 |
7 |
M5 |
8,79 |
6 |
4 |
1,4 |
8 |
M6 |
11,05 |
7,5 |
5 |
2 |
10 |
M8 |
14,38 |
9,5 |
6,5 |
2,5 |
13 |
M10 |
18,9 |
12 |
8 |
2,8 |
16 |
M12 |
21,1 |
15 |
10 |
3,5 |
18 |
(M14) |
24,49 |
16 |
11 |
3,5 |
21 |
M16 |
26,75 |
19 |
13 |
4,5 |
24 |
(M18) |
29,56 |
21 |
15 |
4,5 |
27 |
M20 |
32,95 |
22 |
16 |
4,5 |
30 |
(M22) |
35,03 |
26 |
18 |
5,5 |
34 |
M24 |
39,55 |
27 |
19 |
5,5 |
36 |
(M27) |
45,2 |
30 |
22 |
5,5 |
41 |
M30 |
50,85 |
33 |
24 |
7 |
46 |
(M33) |
55,37 |
35 |
26 |
7 |
50 |
M36 |
60,79 |
38 |
29 |
7 |
55 |
(M39) |
66,44 |
40 |
31 |
7 |
60 |
M42 |
71,3 |
46 |
34 |
9 |
65 |
(M45) |
76,95 |
48 |
36 |
9 |
70 |
M48 |
82,6 |
50 |
38 |
9 |
75 |
Inox
|
Inox
|
Acier doux |
Acier
|
Acier
|
Acier
|
Zingué blanc |
Cuivre |
Nylon |
Laiton |
Alu. |
x |
x |
x |
x |
x |
