Écrou à riveter miniature lèvre moletée

Série IMINARB

Contactez nos équipes au +33 (0)2 32 63 34 34

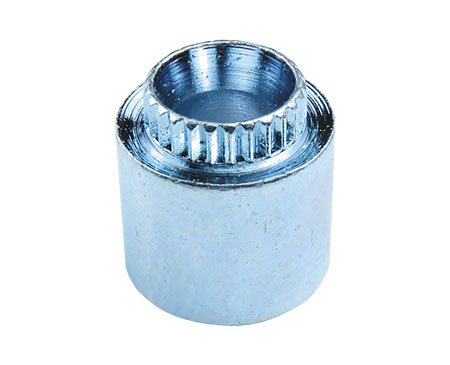

ÉCROU À RIVETER MINIATURE LÈVRE MOLETÉE – SÉRIE IMINARB

APPLICATION

L’écrou à riveter miniature lèvre moletée série IMINARB fournit un filetage réutilisable dans les supports trop fins pour être taraudés. Il peut être installé dans des tôles aussi fines que 0,5 mm, et ne souffre pas de la limitation de dureté de tôle comme les écrous à sertir. Il peut donc être aisément installé dans des tôles en acier Inox. Le moletage sur la lèvre offre une bonne résistance au couple lorsque l’espace est un problème. Le rivet miniature est disponible en acier doux et acier inox en standard. Aluminium et laiton sur commande.

SÉRIE IMINARB

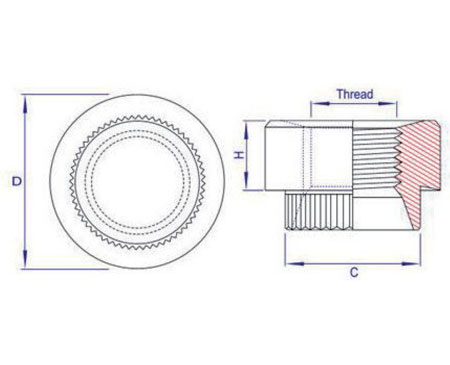

Filetage

Code lèvre

Trou perçage
+0.1/-0.0

D +-0.13

H +-0.13

C +0.0/-0.13

M2.5 x 0.45

001-016

4,3

5,5

2,8

4,2

M3 x 0.5

001-016

4,3

5,5

2,8

4,2

M3,5 x 0.6

001-016

5,5

7

3,2

5,4

M4 x 0.7

001-016

5,5

7

3,2

5,4

M5 x 0,8

001-016

6,5

8,5

3,8

6,4

M6 x 1.0

001-016

7,7

10

5,1

7,6

M8 x 1.25

001-016

9,8

12

6,5

9,7

TABLE DE CONVERSION DES CODES LÈVRES

Code lèvre

001

003

004

006

008

010

012

013

014

016

Épaisseur tôle

0,5
0,6

0,7
0,8

0,9
1,0

1,1
1,3

1,4
1,6

1,7
1,9

2,0
2,2

2,3
2,5

2,6
2,8

2,9
3,1

MATIÈRES ET FINITIONS

– Acier doux
– Inox A2
– Aluminium et Laiton sur commande
– Brut
– Zingué blanc
– Autres matières et finitions sur demande
