Écrou à sertir

Série IPS

Contactez nos équipes au +33 (0)2 32 63 34 34

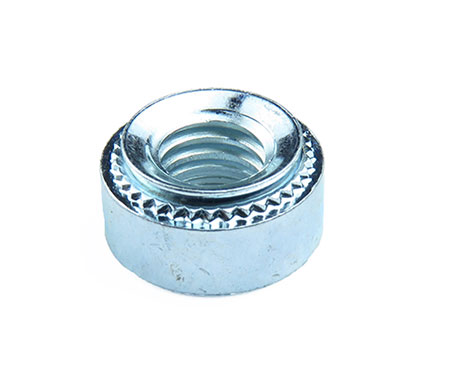

ÉCROU À SERTIR – SÉRIE IPS

APPLICATION

L’écrou à sertir comprend une denture sur la face d’appui et une gorge derrière la lèvre de centrage. La pression de pose assurera un fluage de la matière et une immobilisation mécanique de l’insert.

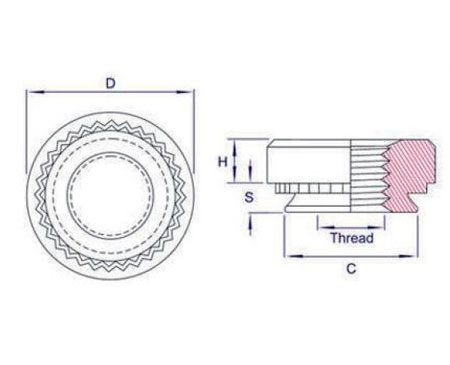

Filetage

Code lèvre

C Max

D + – 0.2

H + – 0.1

S Max

Épaisseur mini tôle

Trou
+0.08/-0.00

Dist mini bord

M2/M2.5 M2/M2.5 IPSI

0
1
2
3

4,16
4,22

6,30

1,71
1,50

0,76
0,97
1,37
2,21

0,8
1,0
1,4
2,3

4,20
4,25

4,8

M3 M3 IPSI

0
1
2
3

4,72
4,22

7,10
6,30

1,71
1,50

0,76
0,97
1,37
2,21

0,8
1,0
1,4
2,3

4,75
4,25

4,8

M3,5 M3.5 IPSI

0
1
2
3

4,72

7,10

1,71
1,50

0,76
0,97
1,37
2,21

0,8
1,0
1,4
2,3

4,75

5,6

M4 M4 IPSI

0
1
2

5,36

7,90

2,32
2,00

0,76
0,97
1,37

0,8
1,0
1,4

5,40

6,9

M5 M5 IPSI

0
1
2
3

6,30
6,38

8,70

2,32
2,00

0,76
0,97
1,37
2,21

0,8
1,0
1,4
2,3

6,35
6,40

7,1

M6 M6 IPSI

1
2
3

8,72

11,05

4,36
4,10

1,37
2,21
3,05

1,4
2,3
3,1

8,75

8,6

M8 M8 IPSI

1
2
3

10,44

12,70

5,90
5,50

1,37
2,21
3,05

1,4
2,3
3,1

10,50

9,7

M10 M10 IPSI

1
2
3

12,65
13,90

14,30
17,35

6,72
7,50

1,37
2,21
3,05

2,3
3,2
6,1

12,70
14,00

12,0

M12 M12 IPSI

1
2

16,60
16,90

20,60

9,06
8,50

3,05
5,97

3,1
6,1

16,65
17,0

12,0

MATIÈRES ET FINITIONS

– Acier
– Inox série 300 et 400
– Aluminium sur commande
– Brut
– Zingué blanc
– Autres matières et finitions sur demande
